L型钢板起重钳吊装形式

L型钢板起重钳吊装形式

作者:辰力小编    来源:辰力钢板起重钳官网   发布时间:2020-05-19 08:50    浏览量:

L型钢板起重钳3 吊装形式

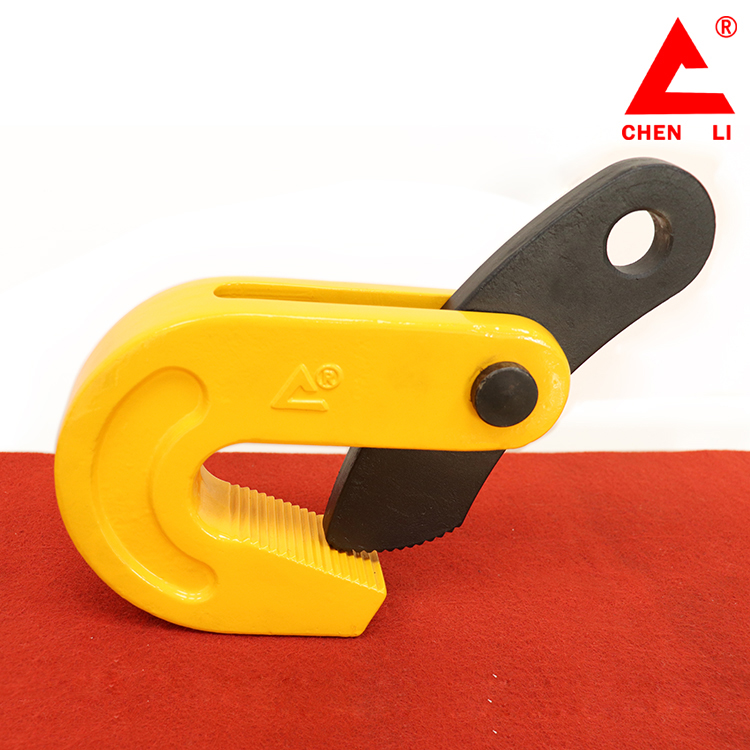

(DHQL)L型横吊起重钳
3.1 L钳额定载荷的规定是在两只钳起吊一块钢板顶部夹角α=60度时允许的钢板最大重量,应符合图2的规定。
图2 L型钢板起重钳吊装方法
3.2 实际使用时,四只L钳为一组,并用横梁连接。其中α角应在30°~120°之间,β角在0°~15°之间。α=0°~60°时,四只L钳允许起吊的最大重量是单只钳额载的2倍,当α>60°时,应以α=60°时为基准,按三角函数关系进行折减,具体折减系数按图3和表1执行,最大起重量=额载×折合系数。

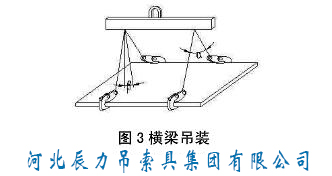

图3 L型钢板起重钳横梁吊装
表1 折合系数
顶部夹角α 0°~60° 70° 80° 90°
折合系数 2 1.8 1.6 1.4
3.3 允许采用图4所示的吊装方法,但是,这种吊装必须降低载荷使用,一般规定β≤45°。在β=45°时,起重载荷为原起重载荷的0.5倍;β=30°时,起重载荷为原起重载荷的0.75倍。
图4 L型钢板起重钳吊装方法
