一款倒链手动葫芦一般情况下我们不需要更换配件,也就是说它们并不是易损件。唯yi一个易损件就是制动系统的摩擦片。但是为了让使用者更了解其零件都有哪些,方便拆装和维修还是需要了解清楚的,如果需要更换某个配件,请参照倒链手拉葫芦型号选择对应的才行。
以下主要介绍手动吊装葫芦头的内部配件、名称:

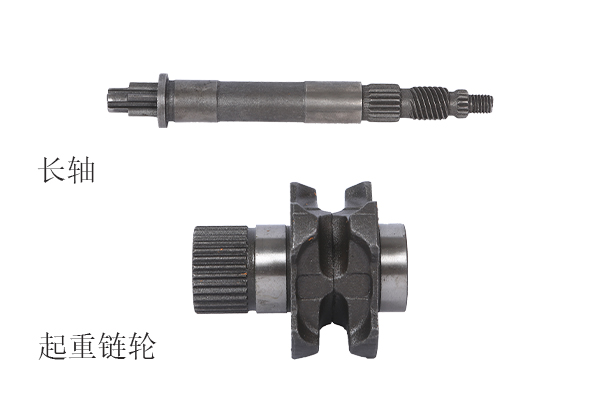

1. 长轴:贯穿整个葫芦头,所有齿轮配件基本都和长轴连接。
2. 起重链轮:带动链条、连接长轴。
3. 导链板/导轮:引导链条咬合在链轮上,防止扭转、脱出
4. 挡链块:清理链条上的毛刺等异物

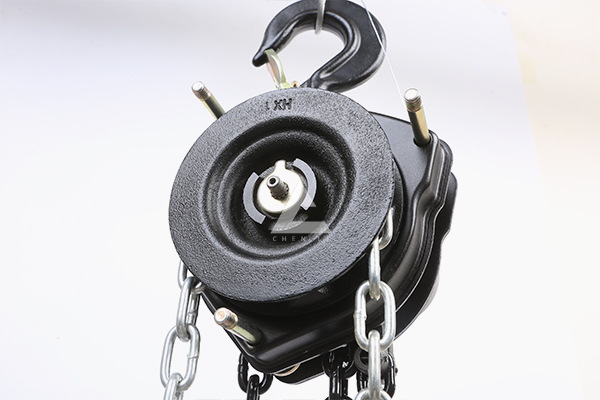

5. 手链轮:手拉链条带动该链轮转动(可加限载装置)
6. 左墙板:(支撑杆)整体轴承、棘爪销、棘爪弹簧、棘爪

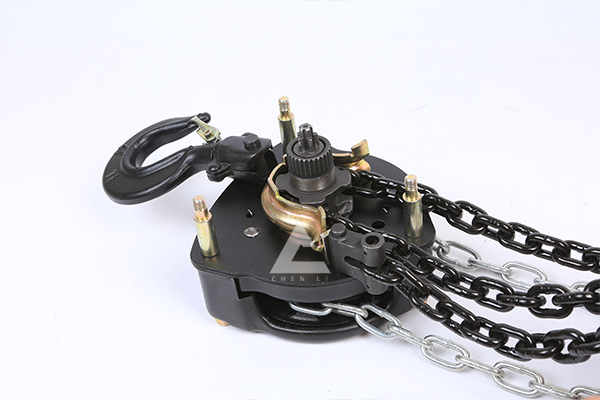

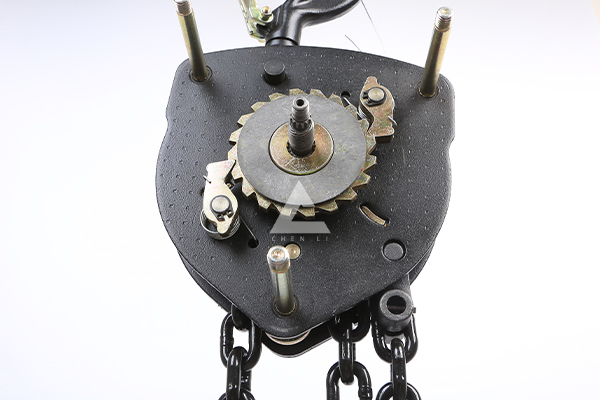

7. 制动系统:制动器座、棘轮、摩擦片以及左墙板组件
8. 右墙板:整体轴承,两个钢套

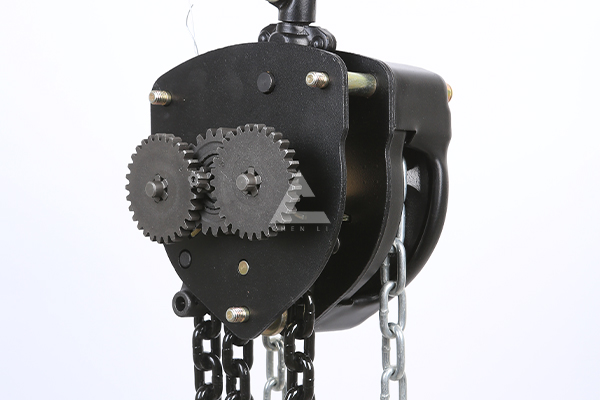

9. 传动系统:两个片齿轮组件(短轴)、花键齿轮
10. 上下吊钩、尾环架、手罩壳、链条。
以上部件为手拉滑轮吊葫芦内部的主要构成,其中左右墙板上的零件都是液压到墙板上的,传动系统部分如果拆装需要涂润滑齿轮油。
辰力手拉葫芦配件及结构图:http://www.chenlilifting.com/wenda/754.html
